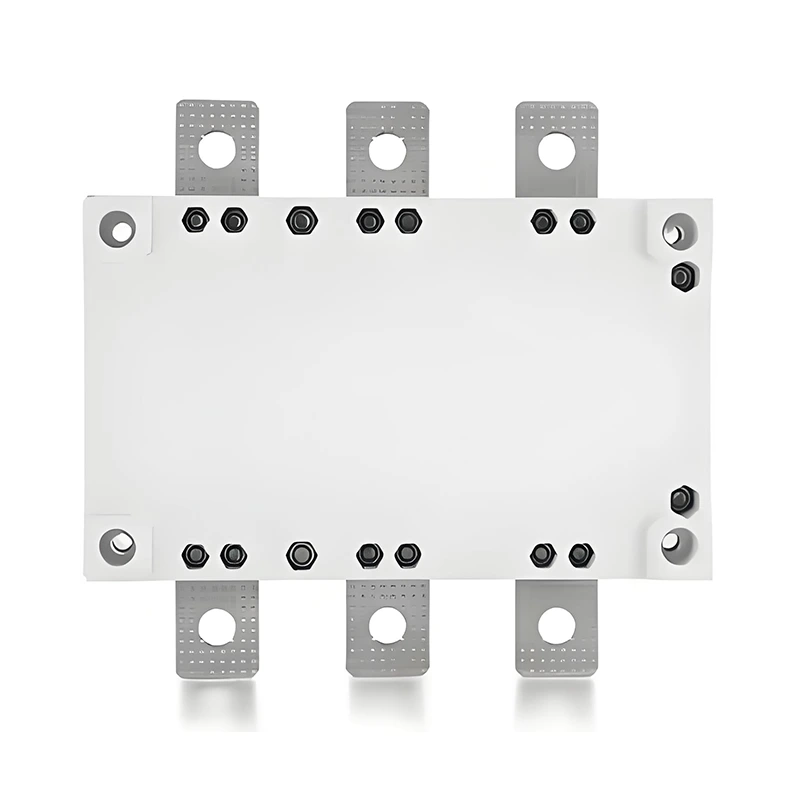

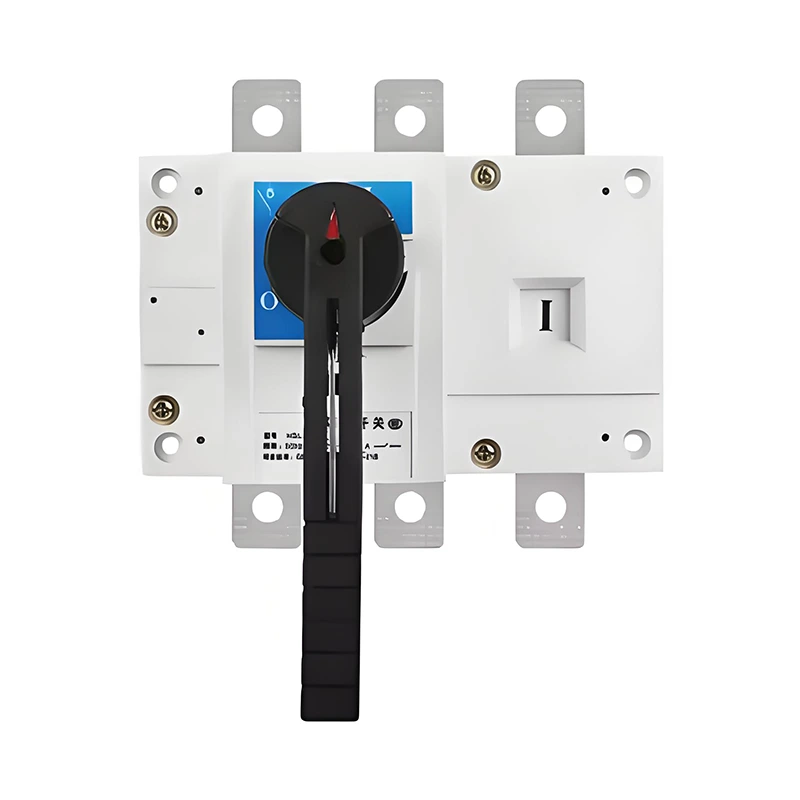

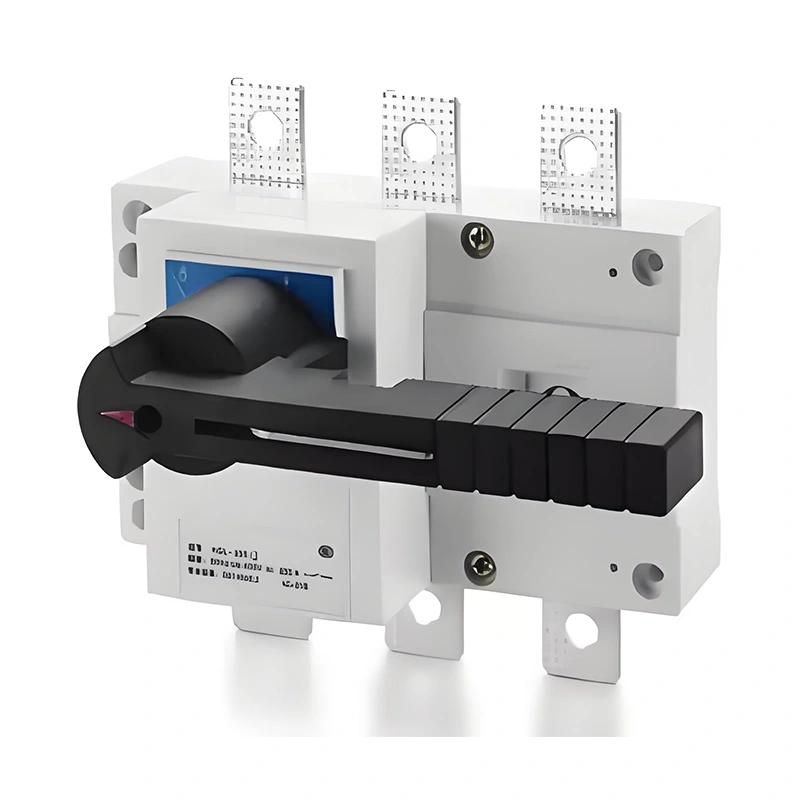

एचजीएल सीरीज़ लोड आइसोलेशन स्विच एक डिस्कनेक्टर के लिए संरचना में समान है (दोनों में डिस्कनेक्ट स्टेट में विच्छेदन अंक दिखाई देते हैं), लेकिन इसका उपयोग सर्किट को खोलने और बंद करने के लिए किया जा सकता है, जो बदले में एक सर्किट ब्रेकर जैसा दिखता है।
हालांकि, एक सर्किट ब्रेकर किसी भी सर्किट को नियंत्रित कर सकता है, जबकि एलोड ब्रेक स्विच केवल लोड करंट को चालू या बंद कर सकता है, या लोड करंट पर स्विच कर सकता है, इसलिए इसका उपयोग केवल सामान्य परिस्थितियों में सर्किट पर स्विच करने के लिए किया जाता है, न कि शॉर्ट सर्किट फॉल्ट करंट। हालांकि, यह आवश्यक है कि इसकी संरचना नुकसान के बिना शॉर्ट सर्किट समय की गलती वर्तमान को पारित कर सकती है।
क्योंकि आर्क बुझाने वाला डिवाइस और लोड ब्रेक स्विच के संपर्क को लोड करंट को काटने और कनेक्ट करने के लिए डिज़ाइन किया गया है, लोड ब्रेक स्विच का उपयोग ज्यादातर मामलों में फ्यूज के साथ किया जाना चाहिए, और बाद वाला शॉर्ट-सर्किट फॉल्ट करंट को काटने के लिए जिम्मेदार है।
लोड डिस्कनेक्टिंग स्विच के उद्घाटन और समापन आवृत्ति और परिचालन जीवन आमतौर पर सर्किट ब्रेकरों की तुलना में अधिक होता है।
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच को विद्युत प्रवाह के उच्च स्तर को संभालने के लिए डिज़ाइन किया गया है, जो भारी लोड स्थितियों के तहत भी सुरक्षित वियोग सुनिश्चित करता है।
टिकाऊ सामग्री के साथ निर्मित, ये स्विच लंबे समय तक चलने वाले प्रदर्शन की पेशकश करते हैं और कठोर पर्यावरणीय परिस्थितियों का सामना कर सकते हैं।
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच का कॉम्पैक्ट और एर्गोनोमिक डिज़ाइन उन्हें अंतरिक्ष-विवश वातावरण में भी स्थापित करने और बनाए रखने के लिए आसान बनाता है।
उन्नत सुरक्षा सुविधाओं से लैस, जिसमें चाप बुझाने वाले कक्षों और दृश्यमान ब्रेक संकेतक शामिल हैं, ये स्विच परिचालन सुरक्षा को बढ़ाते हैं।
विद्युत सर्किट को डिस्कनेक्ट करने का एक विश्वसनीय साधन प्रदान करके, एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच विद्युत दुर्घटनाओं और उपकरणों को नुकसान को रोकने में मदद करते हैं।
ये स्विच विद्युत उपकरणों के त्वरित और सुरक्षित अलगाव, रखरखाव की सुविधा और डाउनटाइम को कम करने की अनुमति देते हैं।
बिजली वितरण, औद्योगिक मशीनरी और वाणिज्यिक विद्युत प्रतिष्ठानों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच अंतर्राष्ट्रीय सुरक्षा और प्रदर्शन मानकों को पूरा करते हैं, नियामक आवश्यकताओं के अनुपालन को सुनिश्चित करते हैं।
7. 63 ~ 3150 ए के संचालन और यांत्रिक गुण
| परंपरागत हीटिंग करंट LTH | 63a | 100 ए | 160A | 250A | 400 ए | 630 ए | 1000A | 1250A | 1600 ए | 2000A | 2500A | 3150A | ||
| रेटेड इन्सुलेशन वोल्टेज यूआई (वी) | 750 | 800 | 1000 | |||||||||||
| ढांकता हुआ ताकत | 3000 | 3500 | ||||||||||||
| रेटेड आवेग वोटेज UIMP (KV) | 6 | 8 | 12 | |||||||||||
| रेटेड कामकाजी वोल्टेज ue (v) | AC400、600 | |||||||||||||
| रेटेड आवृत्ति | 50 हर्ट्ज | |||||||||||||
| यूटलाइज़ेशन श्रेणी | AC-21、22、23 | |||||||||||||
| रेटेड कार्यरत मौजूदा द ए) |
AC440V | एसी -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| एसी -22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| एसी -23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | एसी -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| एसी -22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| एसी -23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| रेटेड मेकिंग क्षमता (ए) | 10le | |||||||||||||
| रेटेड ब्रेकिंग क्षमता (ए) | 8LE | |||||||||||||
| रेटेड शॉर्ट-सर्कट मेकिंग कैपैक्ट केसीएम (केए) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1 एस कम समय वर्तमान एलसीडब्ल्यू (केए) का सामना करना पड़ता है | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| यांत्रिक जीवन (समय) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| विद्युत जीवन (समय) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| संचालन टोक़ | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| वजन (किग्रा) (बिना हैंडल के) |
3 पी | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 पी | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

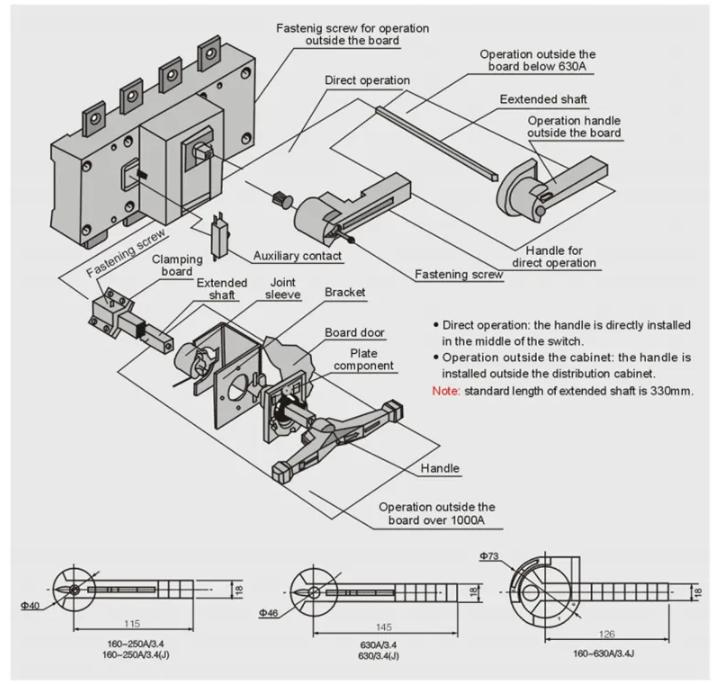

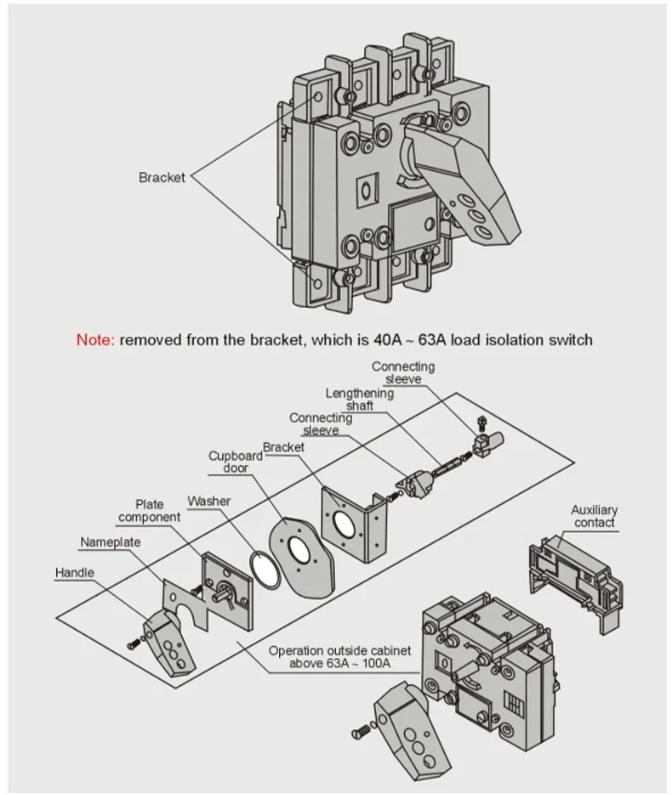

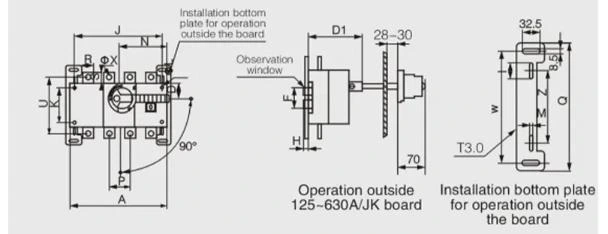

| कल्पना। | निचले बोर्ड का आयाम | ||||
| 125 ~ 630 ए | 1 | M | Z | W | Q |
| 125a | 55 | 5.5 | 85 | 190 | 218 |
| 160A | 55 | 5.5 | 85 | 190 | 218 |
| 200A | 55 | 5.5 | 85 | 190 | 218 |
| 250A | 55 | 5.5 | 85 | 190 | 218 |
| 315a | 60 | 6.5 | 130 | 240 | 270 |
| 400 ए | 60 | 6.5 | 130 | 240 | 270 |
| 500 ए | 60 | 6.5 | 130 | 240 | 270 |
| 630 ए | 60 | 6.5 | 130 | 240 | 270 |

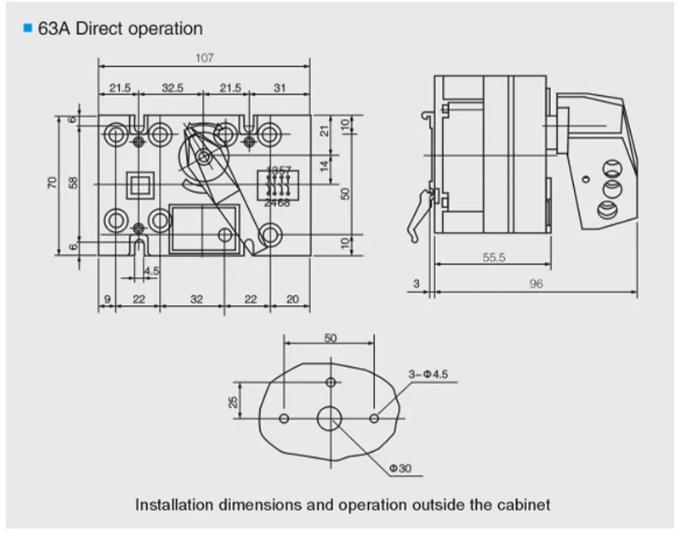

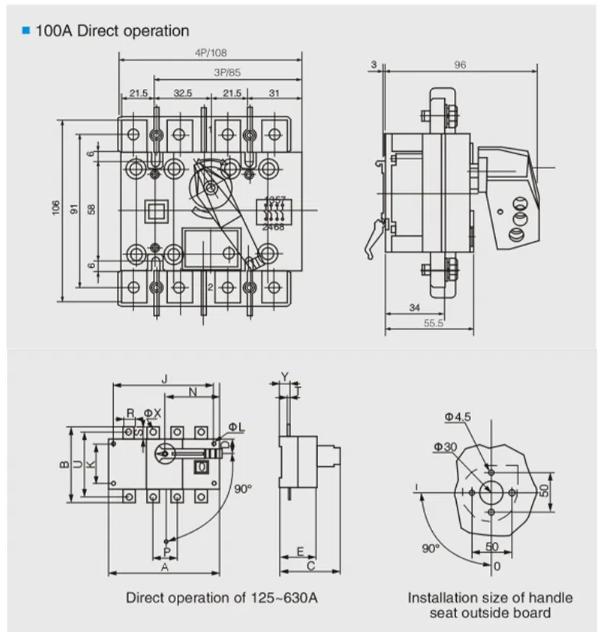

| कल्पना। | समग्र और स्थापना आयाम | |||||||||||||||||||||
| में | A | ए 1 | B | C | D | डी 1 | E | Φl | J | J1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125a/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160A/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 ए/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250A/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 ए/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ए/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ए/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500 ए/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500 ए/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630A/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 ए/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
