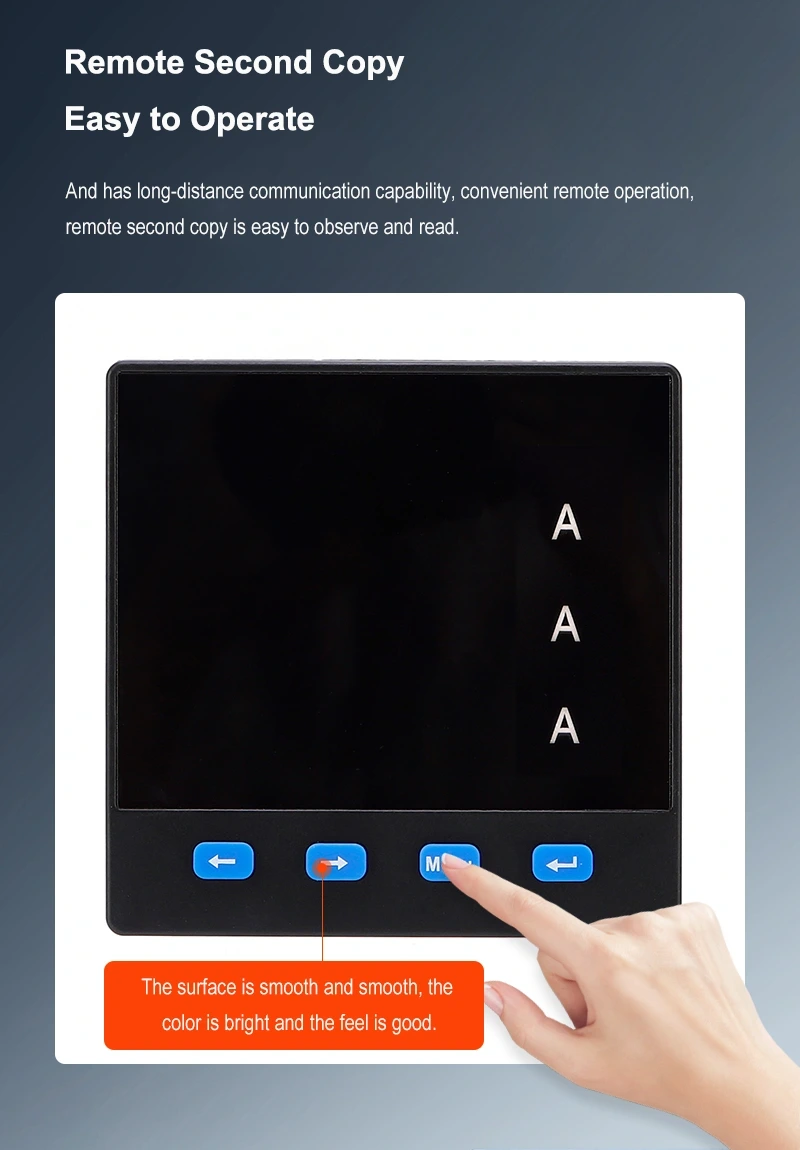

तीन चरण एमीटर

तीन-चरण एमीटर तीन-चरण बिजली प्रणालियों में विद्युत धाराओं को सटीक रूप से मापने और निगरानी के लिए आवश्यक उपकरण हैं। प्रत्येक चरण में वर्तमान प्रवाह की सटीक रीडिंग प्रदान करने के लिए डिज़ाइन किया गया, ये मीटर औद्योगिक और वाणिज्यिक विद्युत प्रणालियों के कुशल और सुरक्षित संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।

रूपरेखा और बढ़ते आयाम

तालिका स्थापना आकार (मिमी)

सामान्य तकनीकी आंकड़ा

1। कामकाजी बिजली की आपूर्ति: AC220V ± 10% 50/60Hz

2। बिजली की खपत: <1.5W

3। सटीकता: आरएमएस माप 0.5% ग्रेड

4। काम का माहौल: -10 ° C ~ 50 ° C

5। भंडारण वातावरण: -20 ° C ~ 75 ° C

6। इन्सुलेशन:> 5mω

प्रदर्शन सहायता

एमीटर डिस्प्ले मोड का विवरण

• जब प्रदर्शन मान <10a, 3 दशमलव प्रदर्शित किए जाते हैं, अर्थात: X.xxx a

• जब 10a rastdisplay मान <100a, 2 दशमलव प्रदर्शित किए जाते हैं, अर्थात: XX.xx a

• जब 100a rapddisplay मान <1000a, 1 दशमलव प्रदर्शित किया जाता है, अर्थात: XXX.x a

• जब 1000a rapddisplayed मान <10000a, कोई दशमलव प्रदर्शित नहीं किया जाता है, अर्थात: XXXX ए

• जब मान प्रदर्शित किया जाता है, तो K10000A, KA संकेतक रोशनी करता है और डिस्प्ले पढ़ता है: XX.XX KA

वोल्टमीटर प्रदर्शन मोड का विवरण

• जब प्रदर्शन मान <1kv, 1 दशमलव प्रदर्शित किया जाता है, अर्थात: XXX.X v

• जब 1kv−Display मान <10kv, कोई दशमलव प्रदर्शित नहीं किया जाता है, अर्थात: XXXX v

• जब 10kv explaydisplay मान <100kv, KA संकेतक रोशनी करता है और प्रदर्शन पढ़ता है: XX.xx KV

• जब 100kv exampledisplayed मान <1000kv, KA संकेतक रोशनी करता है और प्रदर्शन पढ़ता है: XXX.X KV

• जब मान प्रदर्शित किया जाता है, तो K1000KV, KA संकेतक रोशनी करता है और डिस्प्ले पढ़ता है: XXXX KV

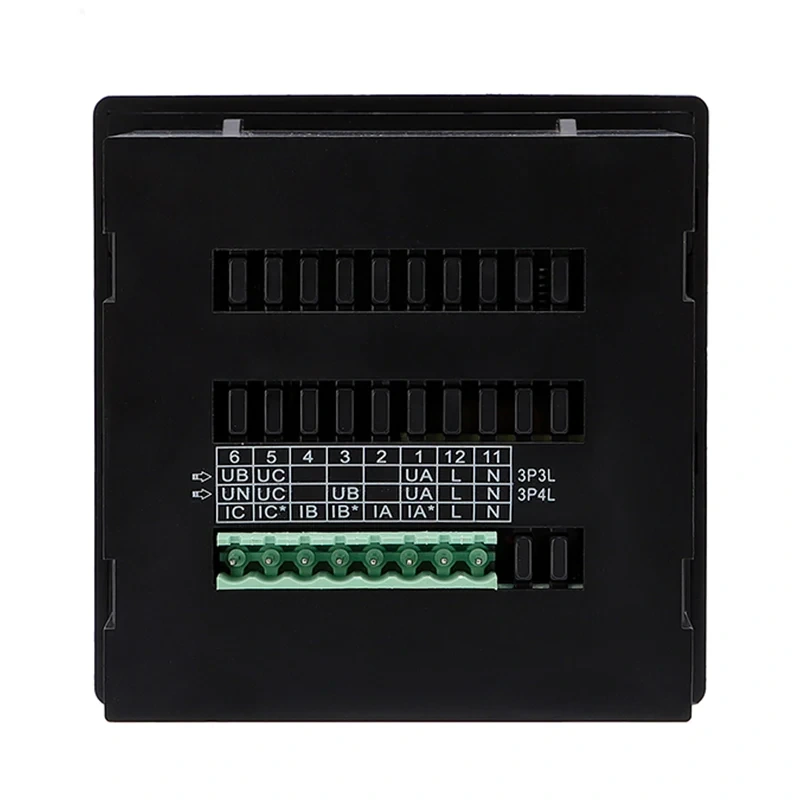

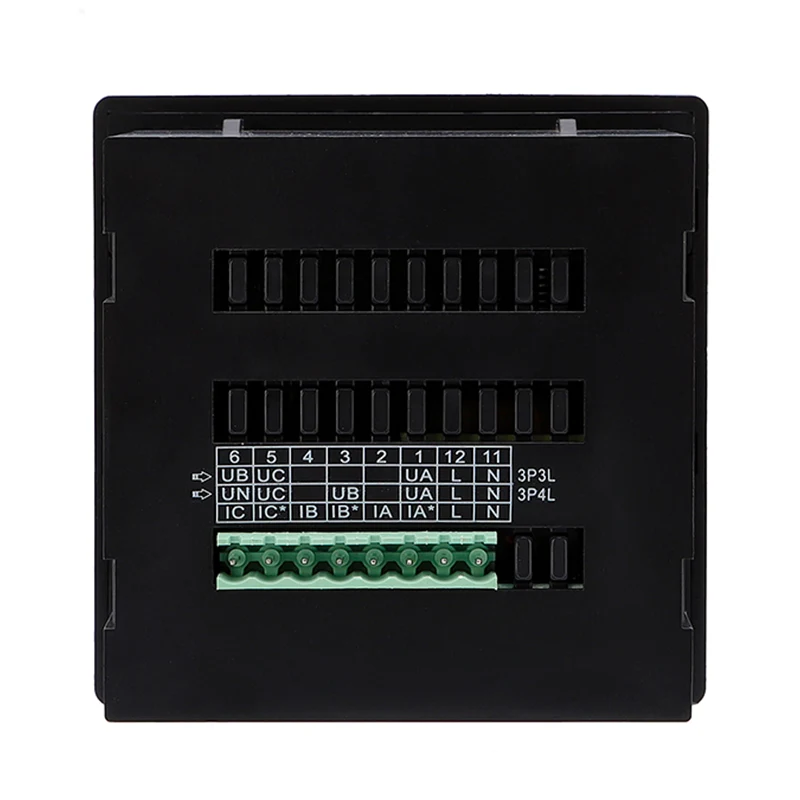

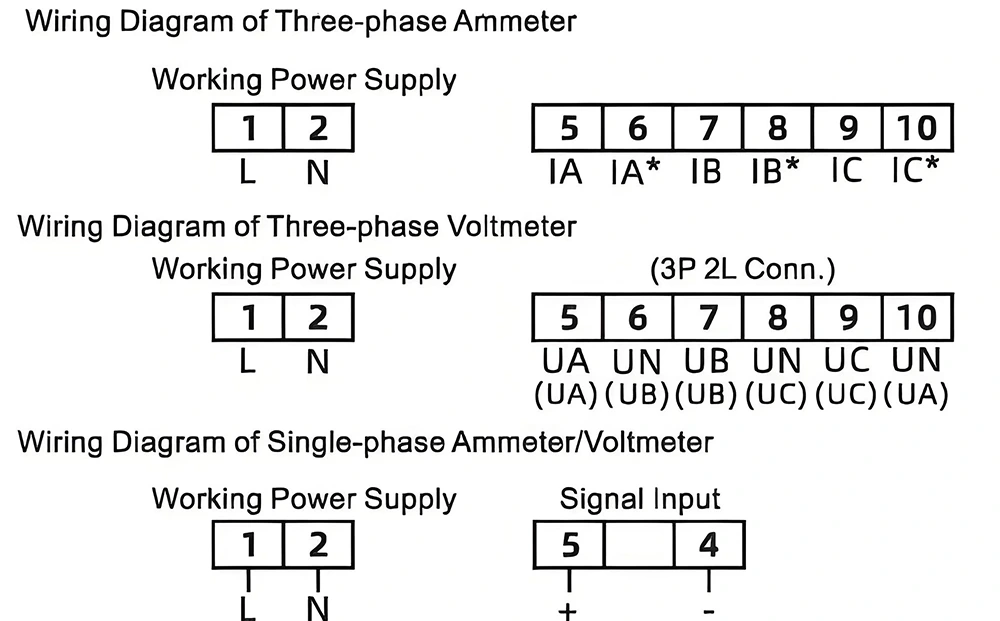

वायर संरचना आरेख

उत्पाद विवरण
