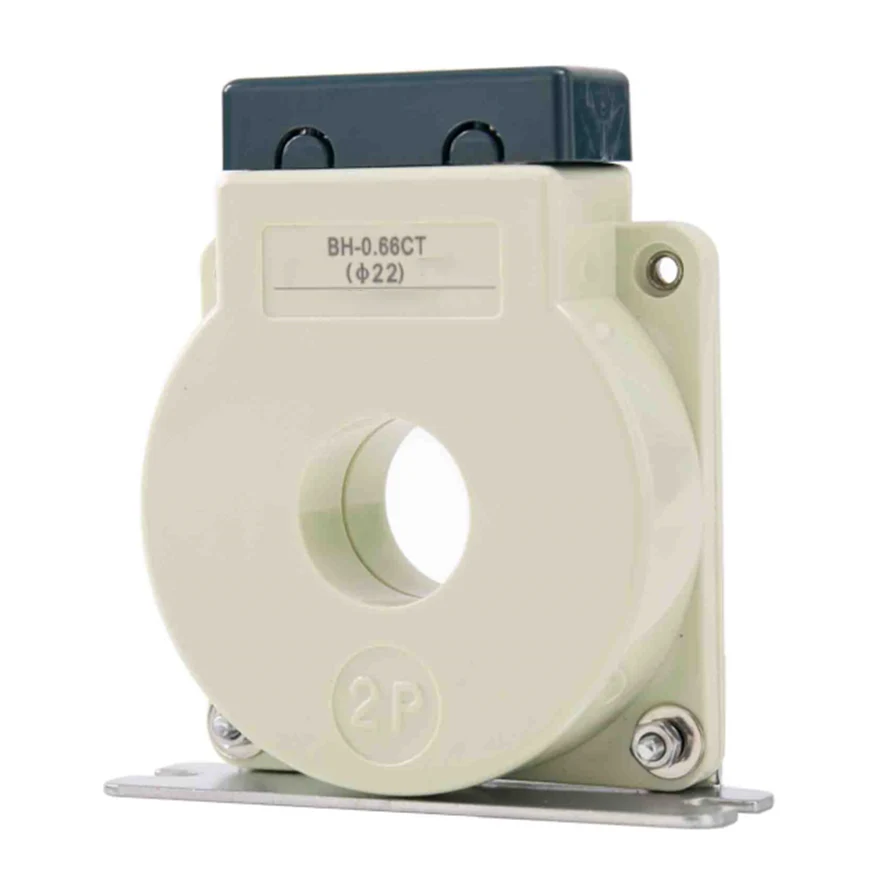

BH-0.66 श्रृंखला V वर्तमान ट्रांसफार्मर सटीक वर्तमान माप और कम-वोल्टेज विद्युत प्रणालियों में निगरानी के लिए डिज़ाइन किए गए हैं। ये ट्रांसफार्मर व्यापक रूप से ऊर्जा प्रबंधन, बिजली वितरण और औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं, जो विश्वसनीय और सटीक प्रदर्शन सुनिश्चित करते हैं।
। उच्च सटीकता: BH-0.66 श्रृंखला V असाधारण माप सटीकता प्रदान करता है, वर्तमान ट्रांसफार्मर के लिए अंतर्राष्ट्रीय मानकों को पूरा करता है।
। कॉम्पैक्ट डिजाइन: इसका कॉम्पैक्ट और हल्का निर्माण सीमित स्थानों में आसान स्थापना के लिए अनुमति देता है।
। वाइड करंट रेंज: वर्तमान मापों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिससे यह विभिन्न अनुप्रयोगों के लिए बहुमुखी है।
। टिकाऊ निर्माण: उच्च गुणवत्ता वाली सामग्रियों के साथ निर्मित, पर्यावरणीय कारकों के लिए दीर्घकालिक विश्वसनीयता और प्रतिरोध सुनिश्चित करना।
। सुरक्षा अनुपालन: प्रासंगिक सुरक्षा और प्रदर्शन मानकों का अनुपालन करता है, महत्वपूर्ण अनुप्रयोगों में मन की शांति प्रदान करता है।
• ऊर्जा प्रबंधन प्रणाली
• बिजली वितरण नेटवर्क
• औद्योगिक स्वचालन
• अक्षय ऊर्जा प्रणाली
तकनीकी निर्देश:
• रेटेड वोल्टेज: 0.66 केवी
• आवृत्ति: 50/60 हर्ट्ज
• सटीकता वर्ग: 0.5, 1.0
• इन्सुलेशन स्तर: 3 केवी
• ऑपरेटिंग तापमान: -25 डिग्री सेल्सियस से +70 डिग्री सेल्सियस
राउंड विंडो, φ15 to an130.fitssingle से विंडो सिक्स के साथ। और कई केबल।

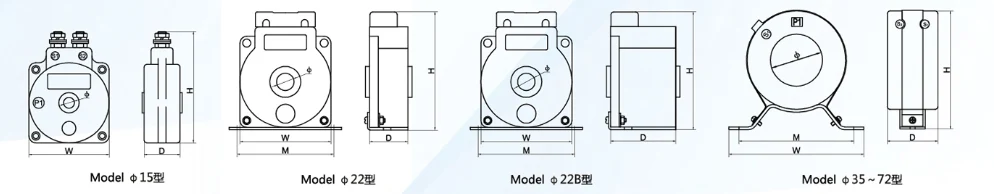

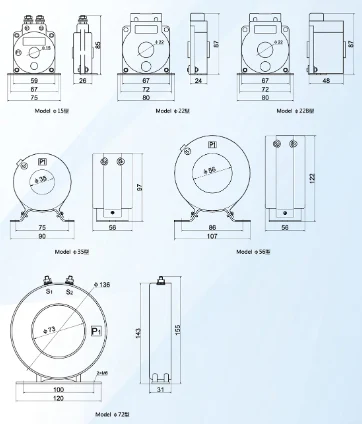

नमूना | रूपरेखा आयाम (मिमी) | खिड़की आयाम (मिमी) | प्रासंगिक आयाम (मिमी) | संस्थापन विधि | ||
W | H | D | Φ | M | ||
Φ15 | 59 | 85 | 26 | 15 | I | |
Φ22 | 67 | 87 | 24 | 22 | 72 | H |
φ22B | 67 | 87 | 48 | 22 | 72 | H |
Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
Φ56 | 107 | 122 | 56 | 56 | 86 | H |
Φ72 | 120 | 155 | 31 | 73 | 100 | H |
नमूना | Φ15 | Φ22 | φ22B | Φ35 | Φ56 | Φ72 | |
केबल व्यास | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
सटीकता वर्ग | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
रेटेड बोझ (VA) | ||||||
50 | 5 | 2.5 | |||||
60 | 25 | ||||||
75 | 25 | 2.5 | 25 | ||||
100 | 25 | 25 | 2.5 5 | 25 | |||
150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
200 | 25 | 5 | 10 | 5 | |||
250 | 5 | 10 | 5 | 5 | |||
300 | 5 10 | 5 15 | 5 | 5 | |||
400 | 5 10 | 5 15 | 5 | 5 | |||
500 | 10 | 10 | 5 | ||||
600 | 10 | 10 | 5 | ||||
750 | 5 10 | 5 10 | |||||
1000 | 15 | 10 | |||||
1200 | 15 |
