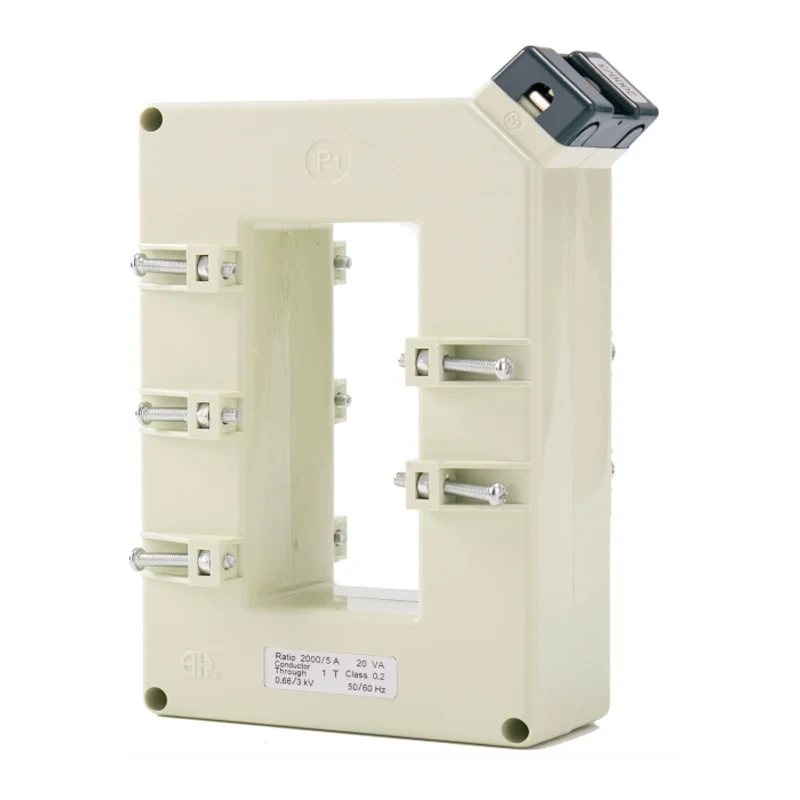

BH-0.66 श्रृंखला ⅱ वर्तमान ट्रांसफार्मर को निगरानी और नियंत्रण उद्देश्यों के लिए मानकीकृत मूल्यों में उच्च धाराओं को सटीक रूप से मापने और बदलने के लिए डिज़ाइन किया गया है। उन्नत प्रौद्योगिकी और सटीक इंजीनियरिंग के साथ, ये वर्तमान ट्रांसफार्मर विभिन्न औद्योगिक अनुप्रयोगों में विश्वसनीय प्रदर्शन और स्थायित्व प्रदान करते हैं।
। उच्च सटीकता: BH-0.66 सीरीज़ are वर्तमान ट्रांसफॉर्मर उच्च स्तर की सटीकता के साथ सटीक माप प्रदान करते हैं।
। वाइड एप्लिकेशन: बिजली वितरण, ऊर्जा प्रबंधन और उपकरण की निगरानी सहित औद्योगिक सेटिंग्स की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त।
। आसान स्थापना: मौजूदा सिस्टम में आसान स्थापना और एकीकरण के लिए डिज़ाइन किया गया, डाउनटाइम और रखरखाव की लागत को कम करना।
। मजबूत निर्माण: कठोर परिचालन स्थितियों का सामना करने और दीर्घकालिक प्रदर्शन विश्वसनीयता सुनिश्चित करने के लिए बनाया गया।
। अनुपालन: उद्योग के नियमों के अनुपालन को सुनिश्चित करते हुए, गुणवत्ता और सुरक्षा के लिए अंतर्राष्ट्रीय मानकों को पूरा करता है।
कई बस बार के साथ -साथ केबलों को फिट करने के लिए आयताकार (क्षैतिज) खिड़की। मुख्य रूप से इंस्ट्रूमेंटेशन और मीटरिंग के लिए उपयोग किया जाता है, आवरण के अंदर एपॉक्सी राल से भरा हुआ। चौदह आकार एक विस्तृत अनुपात रेंज के साथ। अलग -अलग ग्राहक को पूरा करने के लिए आयामों को समायोजित किया जा सकता है
आवश्यकताएं।

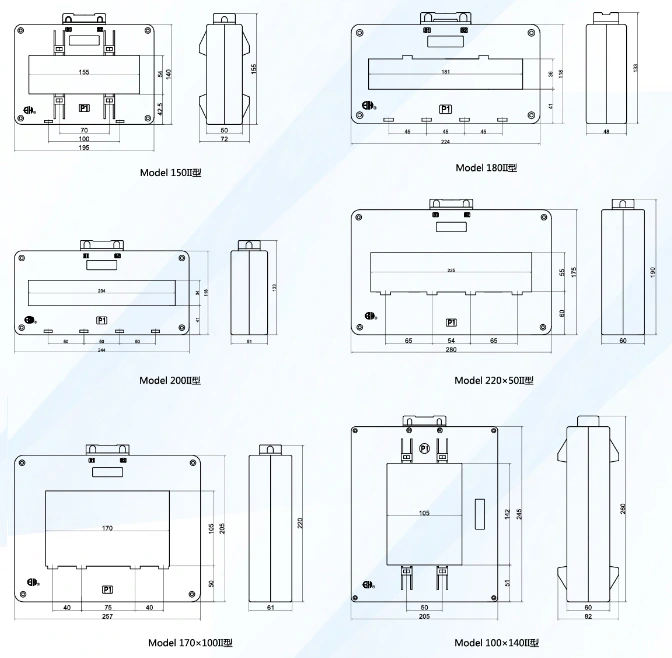

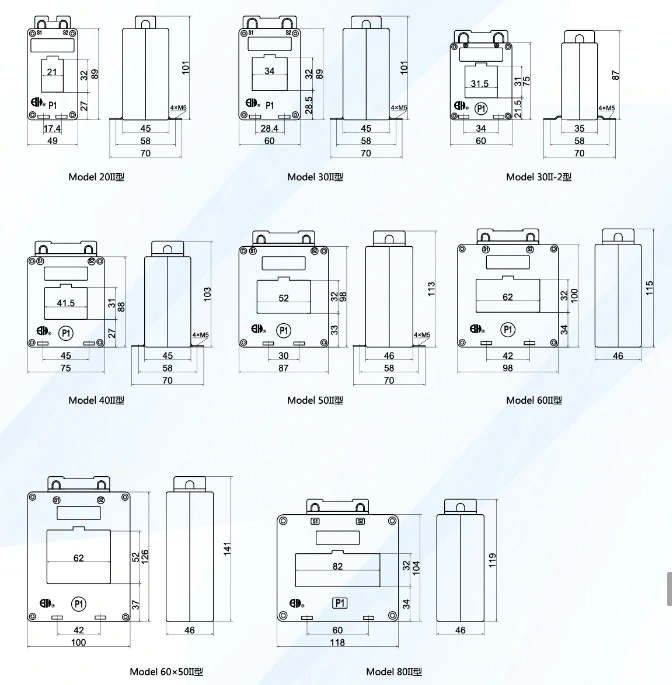

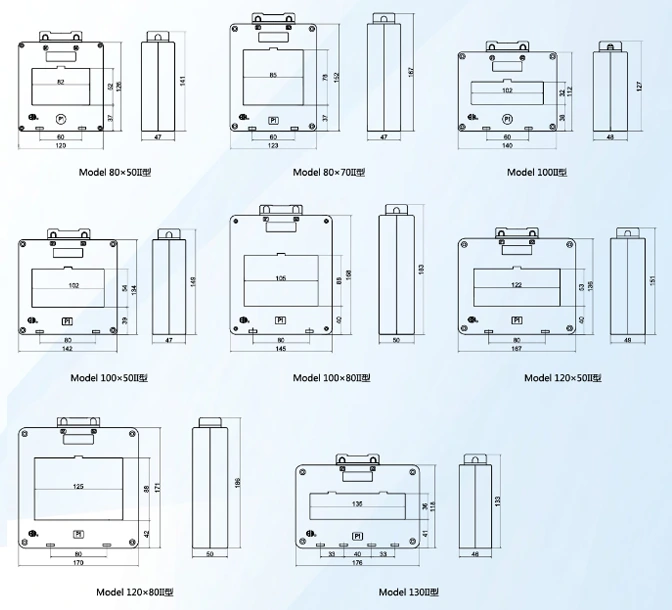

| नमूना | कटलाइन आयाम (मिमी) | Wndow dimersion (मिमी) | प्रासंगिक आयाम (मिमी) | इंस्टालेशनल विधि | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | ऐ | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | ऐ | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | ऐ | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | ऐ | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | ईटी एफ | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | ईटी एफ | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | ईटी एफ | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | ईटी एफ | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | ईटी एफ | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | ई एफ | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | ईटी एफ | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | ईटी एफ | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | ईटी एफ | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | ईटी एफ | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | ईटी एफ | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | ई एफ | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | ईटी एफ | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | ई एफ | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | ई एफ | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| नमूना | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| मैक्स बुशर आकार/qty | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| सटीकता वर्ग | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
रेटेड बोझ (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
