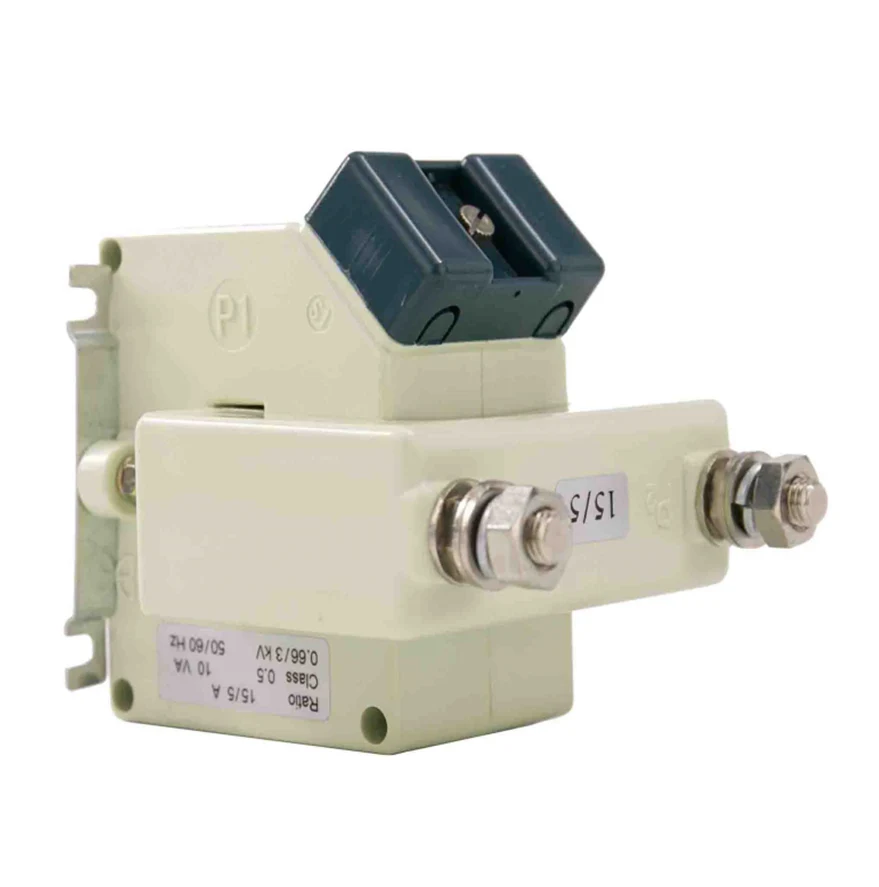

BH-0.66 श्रृंखला G वर्तमान ट्रांसफार्मर को आधुनिक विद्युत प्रणालियों की मांग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो उच्च सटीकता, विश्वसनीयता और स्थायित्व की पेशकश करता है। ये ट्रांसफार्मर व्यापक रूप से विभिन्न उद्योगों में ऊर्जा माप, सुरक्षा और नियंत्रण अनुप्रयोगों में उपयोग किए जाते हैं।
उच्च परिशुद्धता माप:
BH-0.66 श्रृंखला G वर्तमान ट्रांसफार्मर असाधारण सटीकता प्रदान करते हैं, जो निम्न और उच्च-शक्ति दोनों प्रणालियों में वर्तमान का विश्वसनीय माप सुनिश्चित करते हैं।
कॉम्पैक्ट और मजबूत डिजाइन:
एक कॉम्पैक्ट और हल्के डिजाइन के साथ, ये ट्रांसफॉर्मर मौजूदा सिस्टम में स्थापित और एकीकृत करना आसान है। मजबूत निर्माण चुनौतीपूर्ण वातावरण में भी दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
वाइड करंट रेंज:
श्रृंखला प्राथमिक धाराओं की एक विस्तृत श्रृंखला का समर्थन करती है, जिससे यह विविध अनुप्रयोगों के लिए उपयुक्त है, आवासीय से औद्योगिक सेटिंग्स तक।
सुरक्षा और अनुपालन:
अंतर्राष्ट्रीय मानकों के साथ, BH-0.66 श्रृंखला G वर्तमान ट्रांसफार्मर को सुरक्षा के साथ सुरक्षा के साथ डिज़ाइन किया गया है, जो विद्युत दोषों के खिलाफ विश्वसनीय संचालन और सुरक्षा सुनिश्चित करता है।
बहुमुखी अनुप्रयोग:
ऊर्जा मीटरिंग, पावर मॉनिटरिंग और प्रोटेक्शन रिले में उपयोग के लिए आदर्श, ये ट्रांसफार्मर विभिन्न विद्युत प्रणालियों के लिए बहुमुखी और अनुकूल हैं।
• रेटेड वोल्टेज: 0.66 केवी
• आवृत्ति: 50/60 हर्ट्ज
• सटीकता वर्ग: 0.2, 0.5, 1.0
• प्राथमिक वर्तमान सीमा: 5000 ए तक
• द्वितीयक वर्तमान: 1 ए या 5 ए
• इन्सुलेशन क्लास: क्लास ए या क्लास बी
• बढ़ते विकल्प: डीआईएन रेल, पैनल, या होल माउंटिंग के माध्यम से
आवेदन:
• ऊर्जा पैमाइश और बिलिंग सिस्टम
• बिजली की गुणवत्ता की निगरानी
• सुरक्षा और नियंत्रण प्रणाली
• औद्योगिक स्वचालन
वायर कनेक्टिंग टाइप। मैं वर्तमान में 400amps.high सटीकता वर्ग और बड़े बोझ से कम वर्तमान के इंस्ट्रूमेंटेशन के लिए उपयोग किया जाता है, मल्टीप्लेबिल क्रोस सिंग की कोई आवश्यकता नहीं है।

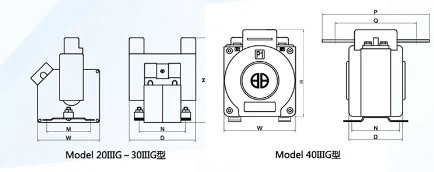

| नमूना | रूपरेखा आयाम (मिमी) | Irstalational dimersion (मिमी) | विनिंग डिमरशन (मिमी) | संस्थापन विधि | ||||||
| W | H | D | M | N | P | Q | एम (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | एम 5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | एम 5 | K | |||
| 40iiig | 100 ए | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250A | 175 | 140 | Φ10 | L | ||||||
| 300 ए | 180 | 145 | Φ13 | L | ||||||
| 400 ए | 190 | 150 | Φ13 | L | ||||||
| नमूना | 20 Counn | 30iiig | 40iiig | |
| सटीकता वर्ग | 0.5 1 | 0.2 0.5 | 02 0.5 | |
| प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
रेटेड बोझ (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
