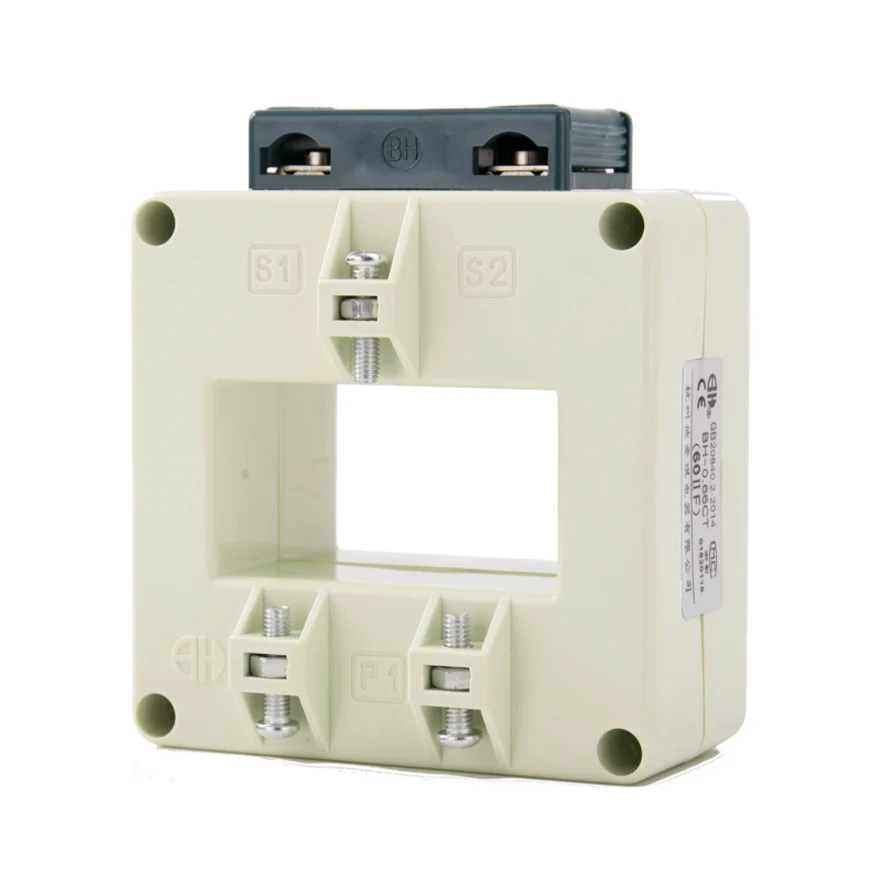

BH-0.66 श्रृंखला F वर्तमान ट्रांसफार्मर विभिन्न औद्योगिक अनुप्रयोगों में विद्युत धाराओं की सटीक माप और निगरानी के लिए डिज़ाइन किए गए सटीक उपकरण हैं। ये वर्तमान ट्रांसफार्मर विश्वसनीय प्रदर्शन और दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री और उन्नत तकनीक के साथ बनाए गए हैं।
.हम सटीकता: BH-0.66 श्रृंखला F वर्तमान ट्रांसफार्मर वर्तमान माप में उच्च सटीकता प्रदान करते हैं, जिससे उन्हें महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त बनाया जाता है जहां सटीकता आवश्यक है।
.Wide रेंज: इन वर्तमान ट्रांसफार्मर में एक विस्तृत माप सीमा होती है, जिससे उन्हें विभिन्न वर्तमान स्तरों के साथ विविध विद्युत प्रणालियों में उपयोग करने की अनुमति मिलती है।
.Compact डिज़ाइन: BH-0.66 सीरीज़ F वर्तमान ट्रांसफार्मर का कॉम्पैक्ट और लाइटवेट डिज़ाइन उन्हें मौजूदा सिस्टम में स्थापित करने और एकीकृत करने में आसान बनाता है।
।
.Safety मानक: BH-0.66 श्रृंखला F वर्तमान ट्रांसफार्मर अंतर्राष्ट्रीय सुरक्षा मानकों का अनुपालन करते हैं, औद्योगिक वातावरण में सुरक्षित संचालन सुनिश्चित करते हैं।
एक पेटेंट उत्पाद। केबल और बस बार दोनों के लिएफ्लिप-ओपन कैप्स।
श्रृंखला I और II दोनों की विशेषताओं में संयुक्त और सुधार हुआ। बेहतर संरचना, आसान स्थापना और वायरिंग। उच्च अनुशंसित।

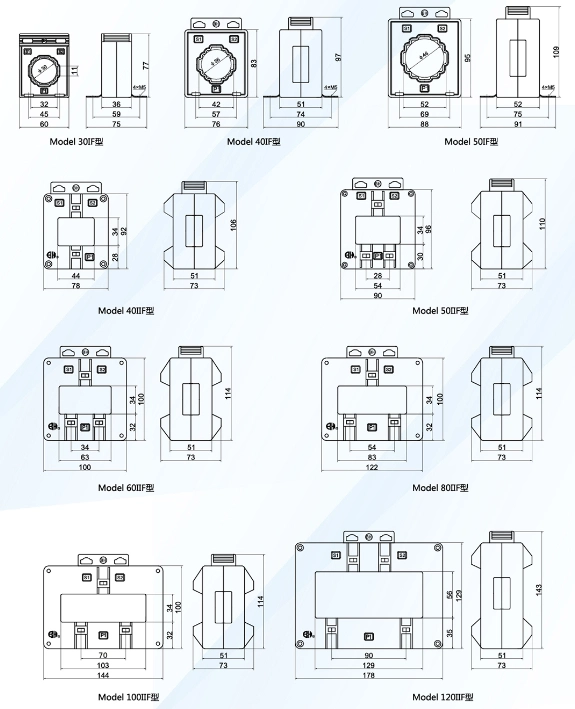

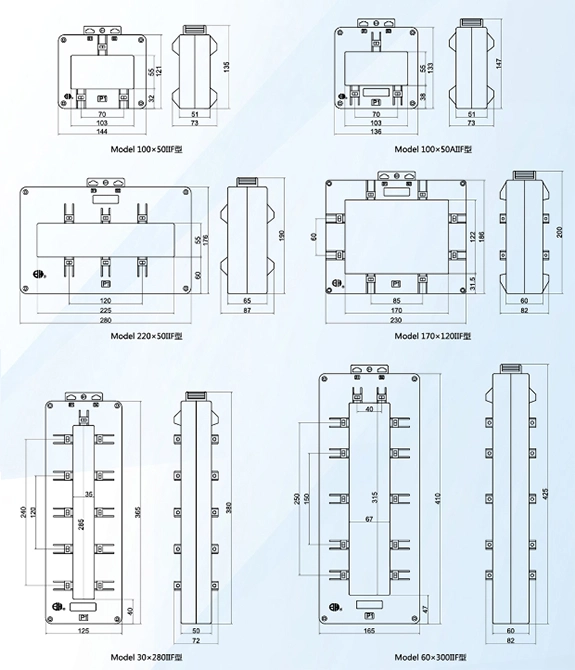

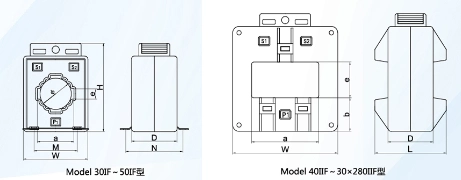

| नमूना | रूपरेखा आयाम (मिमी) | खिड़की आयाम (मिमी) | इंटालिकल डायमेंशन (मिमी) | प्रतिष्ठान मेथेड | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | ए बी ई जी | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | बी ई जी | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | बी ई जी | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| नमूना | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| केबल व्यास | Φ30 | Φ36 | Φ46 | ||||||
| मैक्स बुशर आकार/qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| सटीकता वर्ग | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
रेटेड बोझ (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | ५ १० | ५ १० | ५ १० | ५ १० | ५ १० | ५ १० | ||
| 750 (800) | 10 | ५ १० | ५ १० | ५ १० | ५ १० | ५ १० | ५ १० | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
