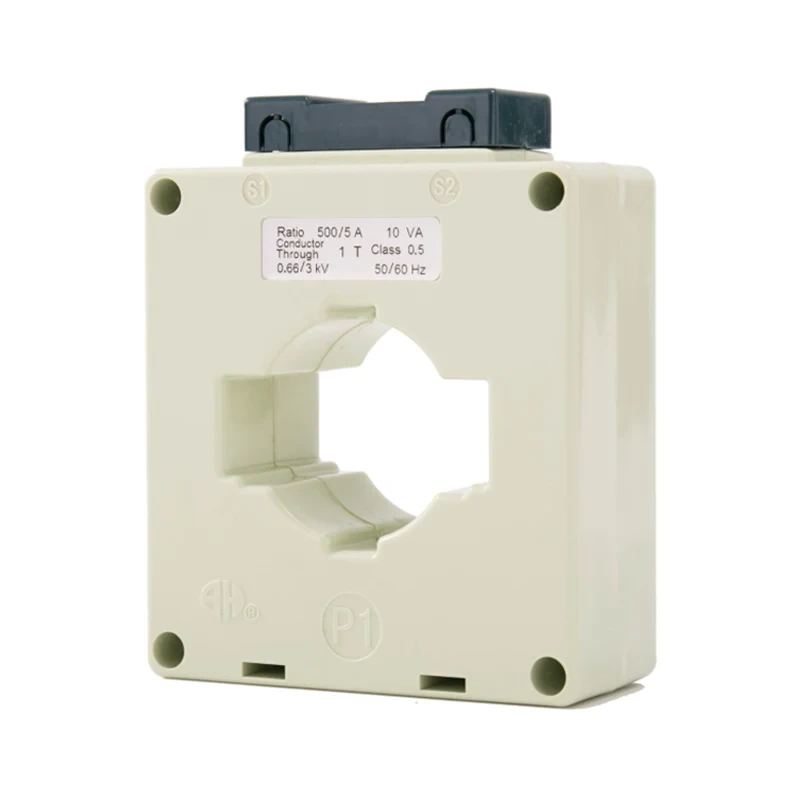

BH-0.66 श्रृंखला I वर्तमान ट्रांसफॉर्मर विभिन्न औद्योगिक अनुप्रयोगों में विद्युत धाराओं की सटीक माप और निगरानी के लिए डिज़ाइन किए गए सटीक उपकरण हैं। ये वर्तमान ट्रांसफार्मर विश्वसनीय प्रदर्शन और दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री और उन्नत तकनीक के साथ बनाए गए हैं।
। उच्च सटीकता: BH-0.66 श्रृंखला I वर्तमान ट्रांसफॉर्मर वर्तमान माप में उच्च सटीकता प्रदान करते हैं, जो उन्हें महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां सटीकता आवश्यक है।
। वाइड एप्लिकेशन रेंज: इन वर्तमान ट्रांसफार्मर का उपयोग औद्योगिक सेटिंग्स की एक विस्तृत श्रृंखला में किया जा सकता है, जिसमें बिजली वितरण, ऊर्जा प्रबंधन और उपकरण की निगरानी शामिल है।
। कॉम्पैक्ट डिजाइन: BH-0.66 श्रृंखला I वर्तमान ट्रांसफार्मर का कॉम्पैक्ट डिज़ाइन प्रदर्शन से समझौता किए बिना तंग स्थानों में आसान स्थापना के लिए अनुमति देता है।
। मजबूत निर्माण: कठोर परिचालन स्थितियों का सामना करने के लिए निर्मित, ये वर्तमान ट्रांसफार्मर चुनौतीपूर्ण वातावरण में भी टिकाऊ और विश्वसनीय हैं।
। आसान एकीकरण: BH-0.66 श्रृंखला I वर्तमान ट्रांसफॉर्मर मौजूदा इलेक्ट्रिकल सिस्टम में आसान एकीकरण के लिए डिज़ाइन किए गए हैं, जिससे वे प्रोजेक्ट्स को रेट्रोफिटिंग या अपग्रेड करने के लिए आदर्श बनाते हैं।
बस बार के साथ -साथ एकल या मल्टीकारों को फिट करने के लिए स्टेप्ड विंडो के साथ आयताकार आकार। केवल अनुप्रयोग पैमाइश और इंस्ट्रूमेंटेशन हैं, कैसिंग के अंदर एपॉक्सी राल से भरे हुए हैं।
|
नमूना |

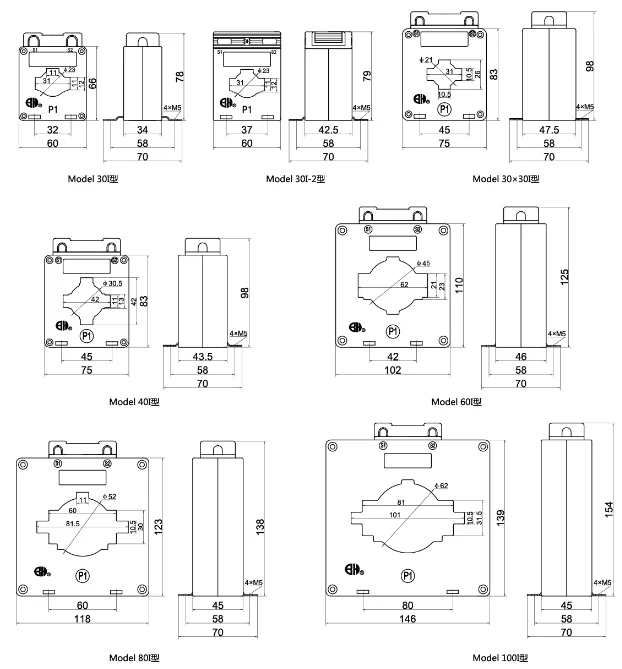

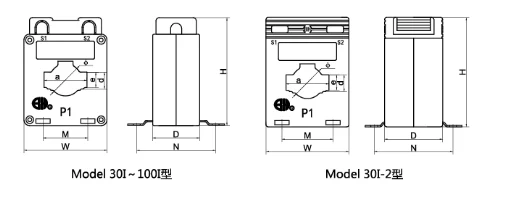

रूपरेखा आयाम (मिमी) | खिड़की आयाम (मिमी) | प्रतिष्ठान आयाम (मिमी) | संस्थापन विधि | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30 आई | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | ए बी सी ई |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | ए होना | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | ए बी सी ई |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | ए बी सी ई |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | ए बी ई | ||
| 100 मैं | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | ए बी ई | ||
| 30-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | ए बी ई |
| नमूना | 30 आई | 30x30i | 40i | 60i | 80i | 100 मैं | 30-2 | |
| केबल व्यास | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| मैक्स बुशर आकार/qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| सटीकता वर्ग | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2S 0.5 1 | |
| प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
रेटेड बोझ (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
