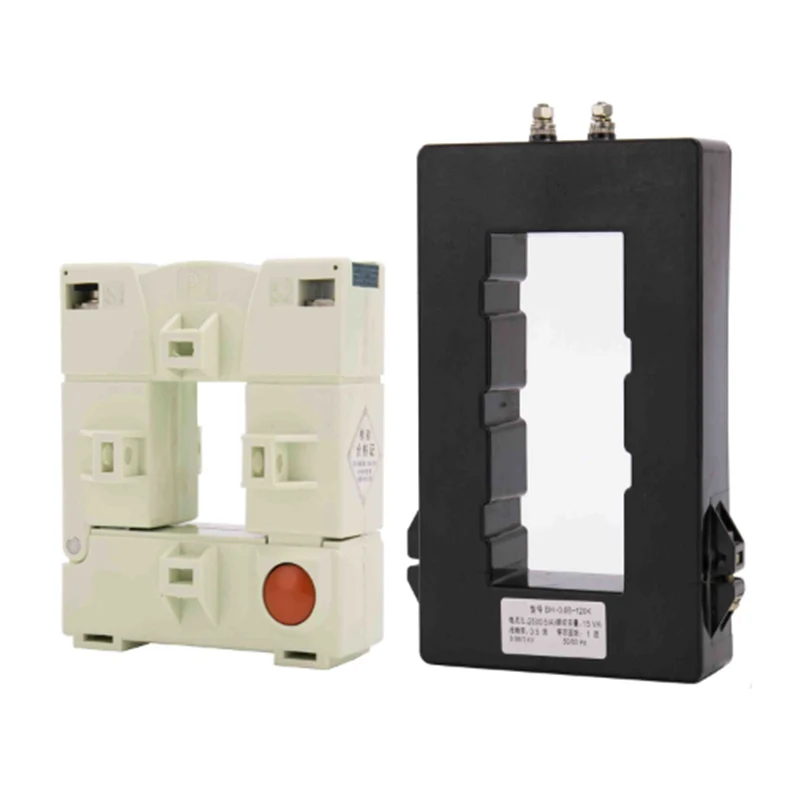

BH- 0.66 सीरीज़ K वर्तमान ट्रांसफॉर्मर ओपन टाइप करंट ट्रांसफार्मर, और मुख्य रूप से केबल या बस बार में उपयोग किया जाता है, जिसका उपयोग वर्तमान के माप और निगरानी के रूप में किया जाता है और बिजली की आपूर्ति की स्थिति में इकट्ठा किया जाता है।
नोट: वर्तमान ट्रांसफार्मर की विधानसभा, यह वर्तमान ट्रांसफार्मर को नुकसान से बचने और उपकरण या व्यक्तिगत चोट दुर्घटना से बचने के लिए, दो खुले को रोकती है।

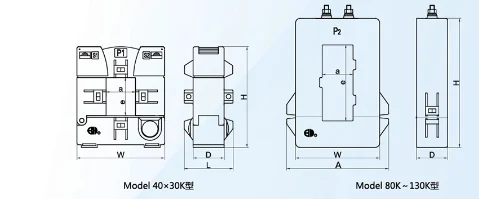

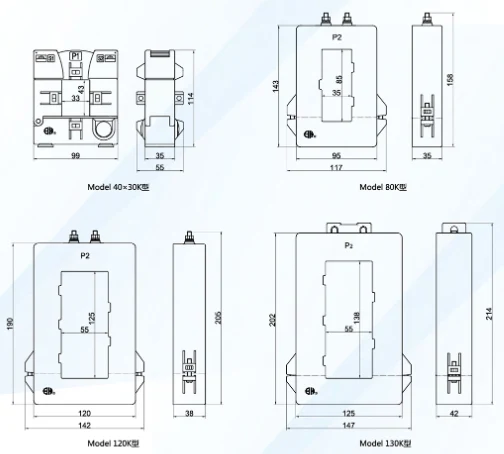

| नमूना | रूपरेखा आयाम (मिमी) | खिड़की आयाम (मिमी) | ||||||
| A | W | B | H | D | L | a | e | |
| 40x30k | 99 | 114 | 35 | 55 | 33 | 43 | ||
| 80k | 117 | 95 | 143 | 158 | 35 | 35 | 35 | 85 |
| 120k | 142 | 120 | 190 | 205 | 38 | 55 | 125 | |
| 130k | 147 | 125 | 202 | 214 | 42 | 55 | 138 | |
| नमूना | 40x30k | 80k | 120k | 130k | |
| सटीकता वर्ग | 0.5 1 | 0.5 1 2 | 0.5 1 | 0.5 1 | |
| प्राथमिक वर्तमान/माध्यमिक वर्तमान (ए) |
(VA) रेटेड बर्डन (VA) | ||||
| 200 | 5 (1) | 25 | 25 | ||
| 250 | 25 | 25 | |||
| 300 | 25 | 25 | |||
| 400 | २.५ ५ | 25 | |||
| 500 | २.५ ५ | २.५ ५ | |||
| 600 | २.५ ५ | २.५ ५ | |||
| 750 | ५ १० | २.५ ५ | ५ १० | ५ १० | |
| 800 | ५ १० | ५ ५ | ५ १० | ५ १० | |
| 1000 | ५ १० | ५ १० | 10 15 | 10 15 | |
| 1200 | ५ १० | 10 15 | 10 15 | ||
| 1500 | 10 15 | 10 15 | 10 15 | ||
| 2000 | 15 | 15 20 | 15 20 | ||
| 2500 | 15 20 | 15 20 | |||
| 3000 | 15 20 | 15 20 | |||
| 4000 | 20 30 | 20 30 | |||
| 5000 | 20 30 | 20 30 | |||
| धारा (M)) की संख्या कोर तारों |
16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| 1 कोर | वी.वी. | 10.7 | 125 | 14.0 | 153 | 17.1 | 19.4 | 21.1 | 25.0 | 25.4 | 28.3 |
| YJV | 97 | 11.4 | 125 | 141 | 16.2 | 18.3 | 20.2 | 223 | 24.8 | 27.9 | |
| 2cores | वी.वी. | 18.5 | 220 | 191 | 219 | 24.5 | 28.1 | 30.5 | 33.9 | 37.3 | |
| YJV | 17.9 | 21.3 | 23.6 | 26.7 | 310 | 35.1 | 39.0 | 433 | 48.2 | 54.3 | |
| 3CORES | वी.वी. | 19.6 | 233 | 222 | 25.6 | 28.9 | 33.9 | 36.1 | 41.6 | 50.7 | |
| YJV | 18.9 | 226 | 25.1 | 28.5 | 33.2 | 37.6 | 41.8 | 46.4 | 517 | 58.3 | |
| 4CORES (३+१) |
वी.वी. | 21.5 | 25.6 | 25.6 | 30.0 | 33.6 | 38.6 | 42.4 | 48.5 | 428 | 55.4 |
| YJV | 20.6 | 24.8 | 27.6 | 316 | 36.8 | 41.8 | 46.5 | 516 | 57.6 | 64.8 | |
| 4CORES | वी.वी. | 21.0 | 24.6 | 24.9 | 281 | 32.6 | 37.9 | 40.4 | 44.6 | 49.3 | 55.6 |
| YJV | 22.4 | 272 | 30.5 | 35.0 | 40.8 | 46.4 | 51.7 | 57.4 | 64.1 | 723 | |
